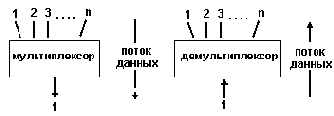

Рисунок 2 Мультиплексор n x 1 и демультиплексор 1 x n



Рисунок 2. Мультиплексор n x 1 и демультиплексор 1 x n.



Данные от прикладного процесса проходят через модули TCP или UDP, после чего попадают в модуль IP и оттуда - на уровень сетевого интерфейса.

Хотя технология internet поддерживает много различных сред передачи данных, здесь мы будем предполагать использование Ethernet, так как именно эта среда чаще всего служит физической основой для IP-сети. Машина на Рисунок 1 имеет одну точку соединения с Ethernet. Шестибайтный Ethernet-адрес является уникальным для каждого сетевого адаптера и распознается драйвером.

Машина имеет также четырехбайтный IP-адрес. Этот адрес обозначает точку доступа к сети на интерфейсе модуля IP с драйвером. IP-адрес должен быть уникальным в пределах всей сети Internet.

Работающая машина всегда знает свой IP-адрес и Ethernet-адрес.
